鑄鋼井蓋的制造工藝涉及多個(gè)關(guān)鍵步驟，從材料準(zhǔn)備到成品檢驗(yàn)，每個(gè)環(huán)節(jié)均需嚴(yán)格控制以確保產(chǎn)品的強(qiáng)度、耐用性和安全性。

一、工藝流程總覽

原材料處理 → 模具設(shè)計(jì)與制作 → 熔煉與澆注 → 冷卻與落砂 → 熱處理 → 機(jī)械加工 → 表面處理 → 質(zhì)量檢驗(yàn) → 包裝入庫(kù)

二、分步工藝流程解析

1. 原材料準(zhǔn)備

• 材料選擇：

• 鑄鋼材質(zhì)通常為 碳鋼（如ZG200-400） 或 合金鋼（如ZG35CrMo），需符合GB/T 11352或GB/T 3077標(biāo)準(zhǔn)。

• 原材料包括廢鋼、生鐵、合金元素（鉻、鎳等）及脫氧劑（硅鐵、錳鐵）。

• 預(yù)處理：

• 廢鋼需破碎、除銹；生鐵需預(yù)烘烤去除水分，避免熔煉時(shí)產(chǎn)生氣孔。

2. 模具設(shè)計(jì)與制作

• 模具類(lèi)型：

• 砂型鑄造（常用）：木模/金屬模+型砂（樹(shù)脂砂、水玻璃砂）。

• 消失模鑄造（復(fù)雜異形件）：泡沫模型+石英砂。

• 設(shè)計(jì)要點(diǎn)：

• 根據(jù)井蓋尺寸（如800×800mm）和承重等級(jí)（如D400）設(shè)計(jì)加強(qiáng)筋、壁厚（通常40~60mm）。

• 模具需預(yù)留收縮余量（鑄鋼收縮率約2%~2.5%）。

3. 熔煉與澆注

• 熔煉設(shè)備：

• 中頻感應(yīng)電爐（常用，控溫精準(zhǔn)，效率高）。

• 熔煉步驟：

1. 裝料：按比例加入廢鋼、生鐵及合金元素。

2. 熔煉：升溫至1600~1650℃，充分熔化后取樣檢測(cè)成分（C、Si、Mn等）。

3. 脫氧：加入鋁或硅鈣合金脫氧，減少鋼液中的氧化夾雜。

4. 出鋼：溫度控制在1550~1580℃時(shí)出爐。

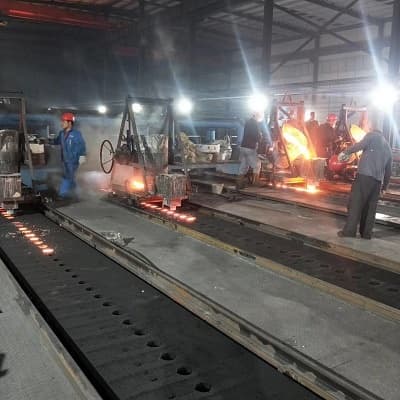

• 澆注工藝：

• 鋼液通過(guò)澆包注入模具，需控制澆注速度（避免湍流導(dǎo)致氣孔）。

• 大型井蓋采用底注式澆注，減少縮孔缺陷。

4. 冷卻與落砂

• 冷卻時(shí)間：

• 自然冷卻或控制冷卻速率（防止裂紋），冷卻時(shí)間約4~8小時(shí)（視厚度而定）。

• 落砂清理：

• 振動(dòng)落砂機(jī)去除型砂，噴丸清理表面殘留砂粒和氧化皮。

5. 熱處理

• 目的：消除鑄造應(yīng)力、細(xì)化晶粒、提升力學(xué)性能。

• 工藝類(lèi)型：

• 正火：加熱至850~900℃保溫后空冷，提高強(qiáng)度。

• 淬火+回火（高等級(jí)井蓋）：淬火（水冷/油冷）后500~600℃回火，平衡韌性與硬度。

• 關(guān)鍵參數(shù)：

• 熱處理后硬度需達(dá)到HB180~220（根據(jù)承重要求調(diào)整）。

6. 機(jī)械加工

• 加工內(nèi)容：

• 銑平面：確保井蓋與井圈接觸面平整（粗糙度Ra≤12.5μm）。

• 鉆孔：安裝孔位加工（如防盜螺栓孔）。

• 邊緣倒角：防止搬運(yùn)時(shí)劃傷。

• 設(shè)備：數(shù)控銑床、鉆床等。

7. 表面處理

• 防銹處理：

• 熱浸鍍鋅：460℃鋅浴浸鍍，鍍層厚度≥80μm，耐腐蝕壽命10年以上。

• 噴塑/環(huán)氧噴涂：靜電噴涂后高溫固化，美觀且耐化學(xué)腐蝕。

• 特殊處理：

• 防滑紋壓制：增加表面摩擦力（適用于坡道或雨雪地區(qū)）。

8. 質(zhì)量檢驗(yàn)

• 檢測(cè)項(xiàng)目：

  檢測(cè)項(xiàng)	方法/標(biāo)準(zhǔn)	合格標(biāo)準(zhǔn)
  外觀缺陷	目測(cè)+磁粉探傷	無(wú)裂紋、氣孔、夾渣
  尺寸公差	卡尺/三坐標(biāo)測(cè)量?jī)x	符合GB/T 23858（如±5mm）
  承載試驗(yàn)	壓力機(jī)加載至1.5倍額定荷載	無(wú)斷裂、變形量≤3mm
  成分分析	光譜儀檢測(cè)C、Si、Mn等元素	符合材質(zhì)標(biāo)準(zhǔn)（如ZG200-400）
  硬度測(cè)試	布氏硬度計(jì)	HB180~220（根據(jù)等級(jí)調(diào)整）

9. 包裝與入庫(kù)

• 包裝方式：

• 單件木箱包裝（防碰撞）或捆扎托盤(pán)（批量運(yùn)輸）。

• 標(biāo)識(shí)：

• 標(biāo)注尺寸、承重等級(jí)、生產(chǎn)日期及廠家信息。

三、工藝優(yōu)化關(guān)鍵點(diǎn)

1. 熔煉控氧：減少鋼液氧化可降低氣孔率，提升致密性。

2. 澆注溫度：過(guò)高易產(chǎn)生縮孔，過(guò)低導(dǎo)致冷隔，需精確控制在1550~1580℃。

3. 熱處理均勻性：大型井蓋需分段加熱，避免溫差應(yīng)力。

4. 防變形設(shè)計(jì)：加強(qiáng)筋布局需科學(xué)（如放射狀或網(wǎng)格狀），分散載荷壓力。

四、常見(jiàn)缺陷與解決方案

五、行業(yè)趨勢(shì)

• 智能化鑄造：采用3D打印砂模技術(shù)，縮短模具制作周期。

• 輕量化設(shè)計(jì)：通過(guò)拓?fù)鋬?yōu)化減少材料用量（如鏤空結(jié)構(gòu)），降低成本。

• 環(huán)保工藝：推廣消失模鑄造（減少?gòu)U氣排放）和水基涂料（替代有機(jī)溶劑）。
